- 反応器
常圧用反応器 平底タイプ 【NT】
シャコマンを使用した定番の常圧用ステンレス反応容器です
蓋部のノズルはテーパー管が3箇所ついた三ツ口タイプ
パッキンは標準品のシリコンのほか、バイトン・NBRもご用意しております
R底タイプもございます
製品仕様
- 材質:SUS304
- パッキン:シリコンゴム(標準)
- 表面:内外#320バフ研磨仕上げ

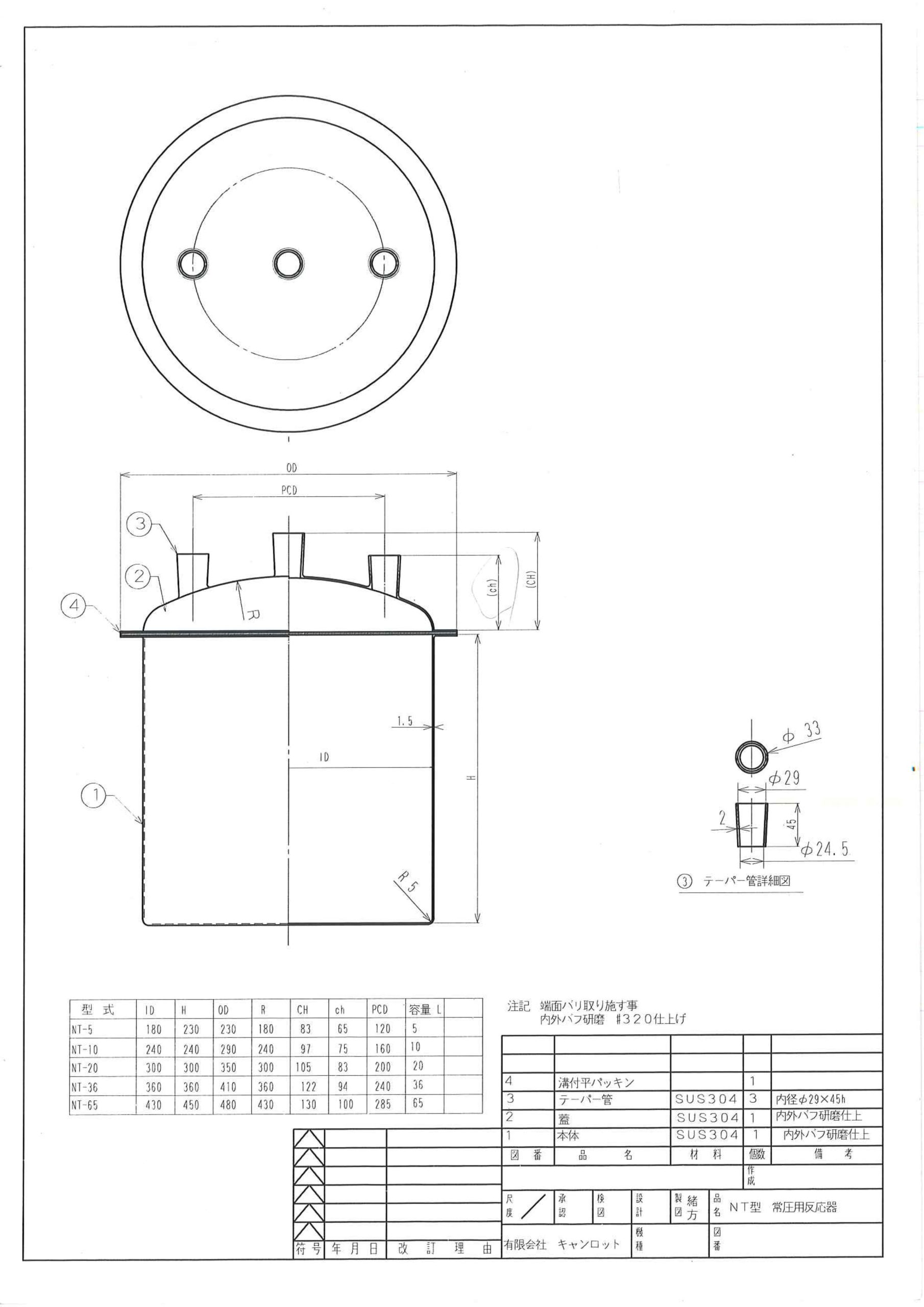

型式別一覧表
PDF、CADデータ(DXF形式)のファイルをダウンロードできます。
型式 | 内径 ID | フランジ外径 OD | 高さ H | 板厚 t | 蓋ノズル サイズ | 容量 L | 重量 Kg |
CAD | |
---|---|---|---|---|---|---|---|---|---|
NT-5 | 180 | 230 | 230 | 1.5 | φ29 | 5 | 2.6 | ||
NT-10 | 240 | 290 | 240 | 1.5 | φ29 | 10 | 4.0 | ||
NT-20 | 300 | 350 | 300 | 1.5 | φ29 | 20 | 5.6 | ||
NT-36 | 360 | 410 | 360 | 1.5 | φ29 | 36 | 7.8 | ||
NT-65 | 430 | 480 | 450 | 1.5 | φ29 | 65 | 11.4 |
![](http://www.canlot.com/wp/wp-content/uploads/2022/10/NT-724x1024.jpg)
